技術資料レーザードップラー速度計
測定原理
![](/-/media/Project/Canon/CanonJP/Website/business/solution/indtech/ldvm/commonfeature/technology/image/technology-img.jpg?h=222&la=ja-JP&w=360&hash=9713E2EC84EE42AAF0687D0C79B8C68A)

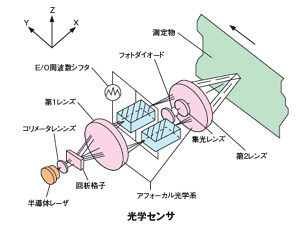

キヤノンLDVは、電気光学結晶を使用したE/O周波数シフタを内蔵しており、それぞれの周波数差がfRになるように周波数変調された2光束のレーザー光を入射角θで測定物に照射しています。
測定物からの散乱光は測定物の移動により発生するドップラー効果により周波数シフトをした光となり、フォトダイオード上に生じるスペックルの干渉光はF=2Vd+fRのドップラー周波数成分を持ったビート信号となり、静止状態からの測定が可能になっています。(dは対象物上で2光束が構成する干渉縞ピッチ)このドップラー周波数を信号処理することにより測定物の速度を算出しています。
また、キヤノンLDVは回折格子とアフォーカルレンズ系を組み合せる独自の光学系により、光源の波長が変動してもdが変動せず、速度精度に影響にくい構成をとっています。
センサー取付け方法

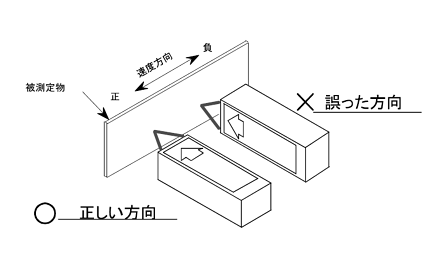

1. 光学センサーの設置方向
![](/-/media/Project/Canon/CanonJP/Website/business/solution/indtech/ldvm/commonfeature/technology/image/technology-img-02.png?h=270&la=ja-JP&w=440&hash=84FDF4F58D853CDA284A32F8FDE1A77E)
2. 測定距離
3. 角度誤差

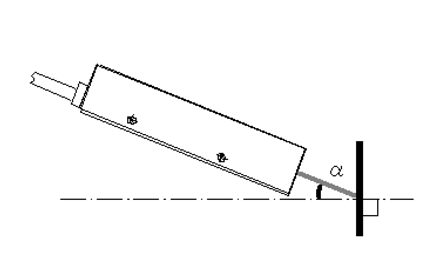

3-1 角度誤差にならない方向
![](/-/media/Project/Canon/CanonJP/Website/business/solution/indtech/ldvm/commonfeature/technology/image/technology-img-04.png?h=270&la=ja-JP&w=440&hash=839C3ECA413038EA1B4D2A399ADB5E51)
3-2 角度誤差になる方向
取付け角度ズレと誤差
ズレ角β(γ) | 誤差 |
0.5度 | 0.003% |
1度 | 0.015% |
5度 | 0.350% |
