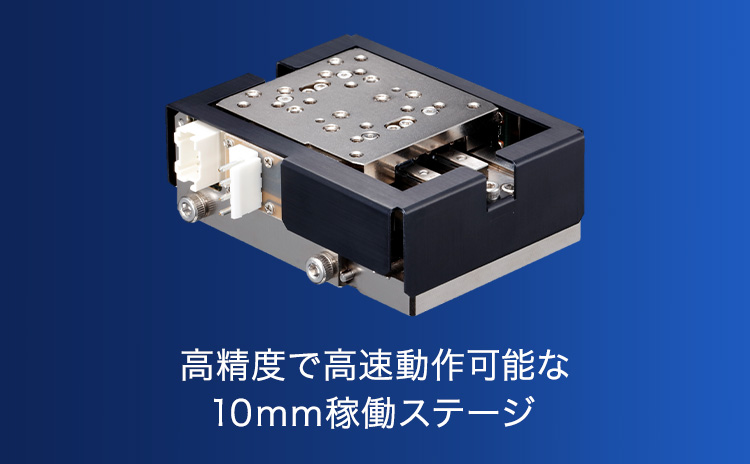

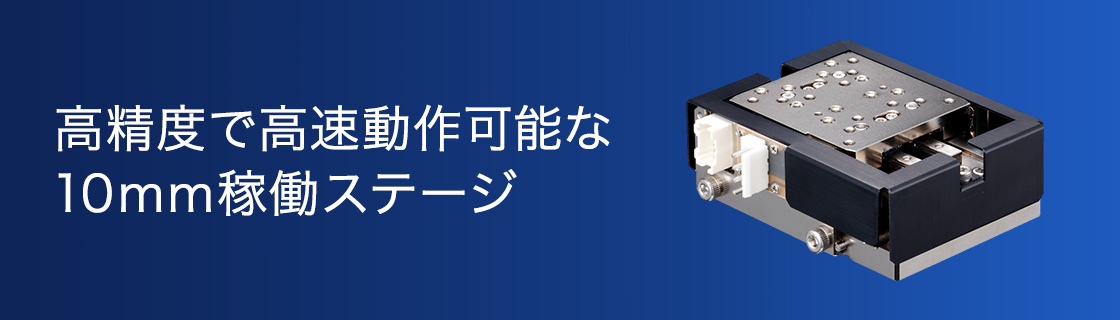

GZ-611リニアステージ（ボイスコイル）
特長
-
キヤノンの光学技術に基づき設計・開発された信頼の高い光学式エンコーダを採用
-
専用コントローラ、接続ケーブルを用意 装置への組み込みが容易
-
高精度、高速位置決めステージ
使用イメージ
平凹レンズ、平凸レンズを組み合わせることでレーザのフォーカス高さを可変に
- 固定光学系を使用しているレーザ搭載装置のフォーカス調整
- 2Dガルバノを使用している装置の3D化
仕様
| GZ-611 | |
|---|---|
| 寸法 | W85×D76×H30mm |
| ストローク | ±5mm |
| 指令分解能（1パルス） | 0.02μm |
| 位置再現性 | 1μm |
| 推力 | 13.0N／A |
| 最大推力 | 52.0N |
| 推奨搭載負荷 | 20～50g |
| モータ | リニアモータ |
| エンコーダ | 光学式エンコーダ（光源LED） |
| 質量 | 640g |
外形図
商品構成
専用コントローラGC-211／GC-1701、接続ケーブルを用意
-
※
専用コントローラ仕様は担当営業へお問い合わせください。
