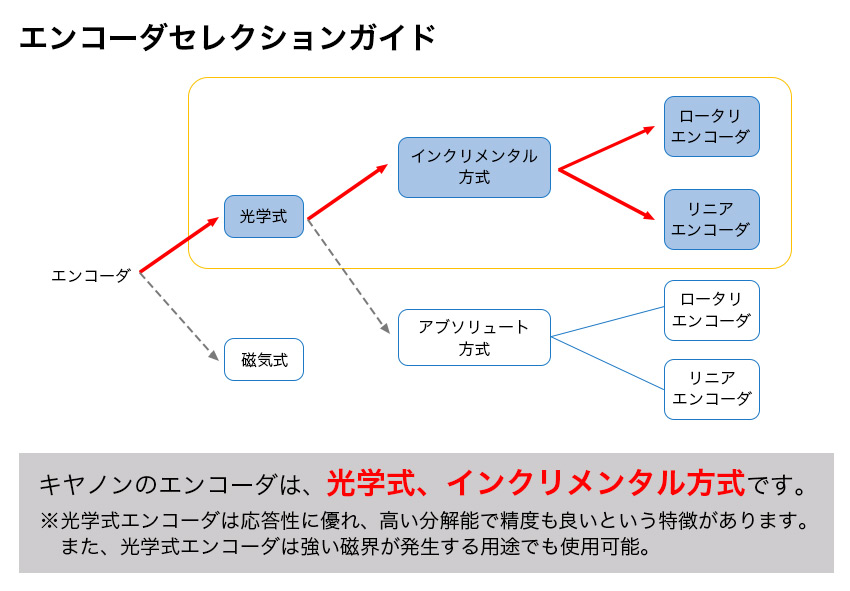

光学式インクリメンタル方式のエンコーダー
![](/-/media/Project/Canon/CanonJP/Website/business/solution/indtech/incremental-encoder/shared/image/keyvisual/sr-750x750-wide.jpg?la=ja-JP&hash=74E6723282046566AA530310EFA60EE0)
![製品への組込に最適なサイズの基板実装タイプエンコーダー SR(Super Reflector)エンコーダー](/-/media/Project/Canon/CanonJP/Website/business/solution/indtech/incremental-encoder/shared/image/keyvisual/sr-750x750.jpg?la=ja-JP&hash=EA2EE2E604243D0F1F4B910E8084E5E4)
概要
キヤノンの光学技術を活かした高感度センサーにより、コンパクトで容易に取付可能なエンコーダーを実現しました。
お客さまのご要望に応じて、基板形状をカスタマイズした設計・製作が可能です。
製品ラインアップ
製品特長
- LEDとフォトICを搭載したチップ部分は5×6mmと小型なため、様々な基板形状にカスタマイズが可能です。
- AB相アナログ出力のため、分割ICとの接続が可能で、お客さま独自のエンコーダーヘッドを開発する際のキーセンサーとして活用できます。
- オートパワーコントロール機能により、取付時の光量調整を自動で行うため、取付・調整が容易です。
原理
LEDから発光された光は、凹凸パターンを保有したスケールに照射され反射します。その反射光をフォトICで受光し、A相、B相の信号を出力します。
応用例

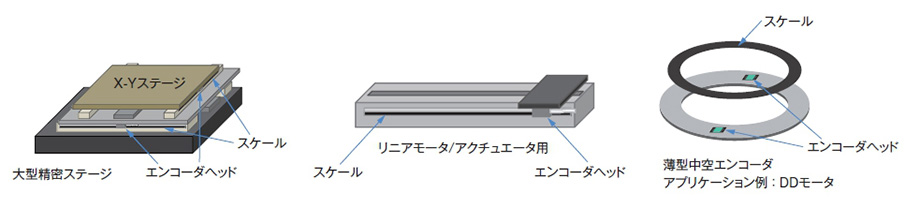

- ボンダー、マウンターのX、Yステージの駆動制御

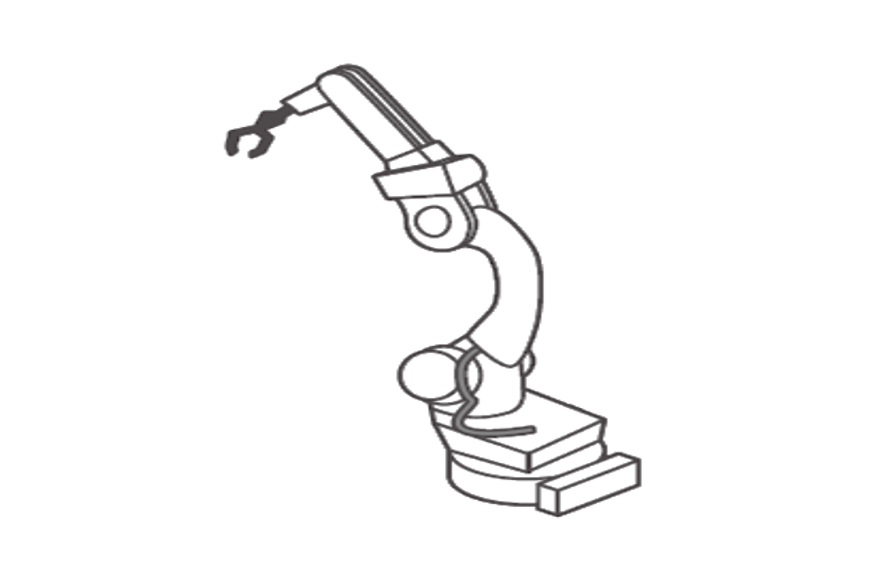

- ロボットの関節や駆動部の位置検出
- 測定機、計測機器の微小移動量計測
- DDモーターの角度検出
![](/-/media/Project/Canon/CanonJP/Website/business/solution/indtech/incremental-encoder/sr/image/index-img-02.jpg?h=280&la=ja-JP&w=680&hash=507298F31E352D9B2AF0CE9965092543)
