エアベアリング｜仕様

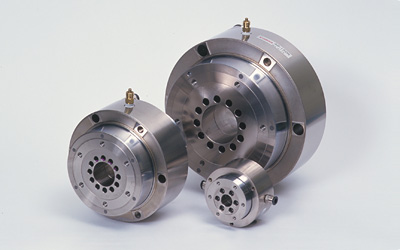

製品名：エアベアリング（小径サイズ）
特記事項
RVタイプはバキューム仕様となります。排気口より吸引することでスラストプレート面で吸着機構が利用可能になります。
小径サイズ
| 型式 仕様項目 |
AB-30RH | AB-50R AB-50RV |
AB-50LRV | AB-80R AB-80RV |
AB-100R AB-100RV |
|---|---|---|---|---|---|
| ラジアル剛性 （N／µm） |
12.7 | 24.5 | 49 | 34.3 | 56 |
| 常用ラジアル 負荷容量（N） |
25.4 | 49 | 98 | 68.6 | 112 |
| MAXラジアル 負荷容量（N） |
31.8 | 61.3 | 122.5 | 85.8 | 140 |
| アキシャル剛性 （N／µm） |
19.6 | 35.3 | 35.3 | 205.8 | 370 |
| 常用アキシャル 負荷容量（N） |
39.2 | 70.6 | 70.6 | 411.6 | 740 |
| MAXアキシャル 負荷容量（N） |
49 | 88.2 | 88.2 | 514.5 | 925 |
| ラジアル 回転精度（µm） |
0.07 | 0.05 | 0.05 | 0.05 | 0.05 |
| アキシャル 回転精度（µm） |
0.04 | 0.03 | 0.03 | 0.03 | 0.03 |
| 回転数MAX （rpm） |
30,000 | 20,000 | 22,000 | 15,000 | 10,000 |
| 空気消費量 （Nℓ／min） |
4 | 6 | 12 | 8 | 10 |
| 回転部 慣性モーメント （kg・m2） |
1.23×10-5 | 1.92×10-4 | 2.47×10-4 | 1.32×10-3 | 4.85×10-3 |
| 質量（kg） | 0.3 | 1.5 | 2.3 | 3.9 | 8.5 |
-
※
給気ドライエア圧力 490kpa（5kgf／cm2）
-
※
エアベアリングは水分、油分のない清浄なドライエアを必要としますので、別にエアクリーンユニットが必要となります

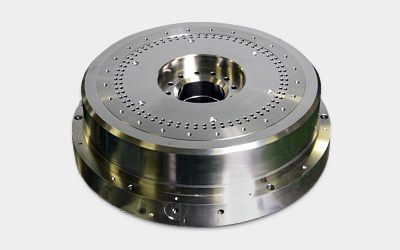

製品名：エアベアリング（大径サイズ）
特記事項
RVタイプはバキューム仕様となります。排気口より吸引することでスラストプレート面で吸着機構が利用可能になります。
大径サイズ
| 型式 仕様項目 |
AB-150RⅡ | AB-200R | AB-200RH | AB-250RS | AB-300R | AB-400R | AB-600R |
|---|---|---|---|---|---|---|---|
| ラジアル剛性 （N／µm） |
110 | 170 | 116.6 | 210 | 392 | 333.2 | 392 |
| 常用ラジアル 負荷容量（N） |
220 | 340 | 233.2 | 420 | 784 | 666.4 | 784 |
| MAXラジアル 負荷容量（N） |
275 | 425 | 291.5 | 525 | 980 | 833 | 980 |
| アキシャル剛性 （N／µm） |
650 | 810 | 493.3 | 1280 | 1234.8 | 1705.2 | 2400 |
| 常用アキシャル 負荷容量（N） |
1300 | 1620 | 986.6 | 2560 | 2470 | 3410 | 9800 |
| MAXアキシャル 負荷容量（N） |
1625 | 2025 | 1233 | 3200 | 3087 | 4263 | - |
| ラジアル 回転精度（µm） |
0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.09 | 0.05 |
| アキシャル 回転精度（µm） |
0.03 | 0.03 | 0.03 | 0.03 | 0.05 | 0.05 | 0.05 |
| 回転数MAX （rpm） |
5,000 | 3,000 | 4,000 | 2,500 | 1,500 | 500 | 120 |
| 空気消費量 （Nℓ／min） |
15 | 20 | 25 | 35 | 40 | 40 | 100 |
| 回転部 慣性モーメント （kg・m2） |
2.98×10-2 | 6.00×10-2 | 6.00×10-2 | 2.77×10-1 | 6.30×10-1 | 1.6 | - |
| 質量（kg） | 22 | 39 | 39 | 72 | 110 | 160 | 580 |
-
※
給気ドライエア圧力 490kpa（5kgf／cm2）
-
※
エアベアリングは水分、油分のない清浄なドライエアを必要としますので、別にエアクリーンユニットが必要となります
