共通特長「X線ミラー」X線分析装置

Sigray社が保有する主要技術についてご紹介します。

シンクロトロンを研究室に。Sigray社製品の基本コンセプト

兵庫県のSPring-8やつくば市のKEK放射光科学研究施設（PF）に代表されるシンクロトロン（放射光施設）は、国内外の研究者に広く開かれた汎用性の高い先進・先端的な施設です。シンクロトロン光はナノレベルでの最先端の計測・分析を可能にする「魔法の光」とも称され、既存技術の高度化と新しい科学技術を創出します。シンクロトロン光を測定試料まで導くための装置であるビームラインは国内外の研究者に広く利用される共用ビームライン、特定の研究機関などが自ら設置し独自に設定した研究課題を実施する専用ビームラインがあります。ビームラインの利用には課題申請などの手続きを行い、採択されることが必要です。Sigray社は「シンクロトロンを研究室に」をコンセプトに製品開発を行っております。

X線光学系の新しい選択肢。Sigrayの高集光効率X線ミラー

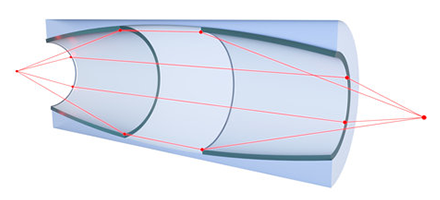

ツイン放物面X線ミラーレンズは、微小スポットX線源からのマイクロ、ナノX線を集光します。

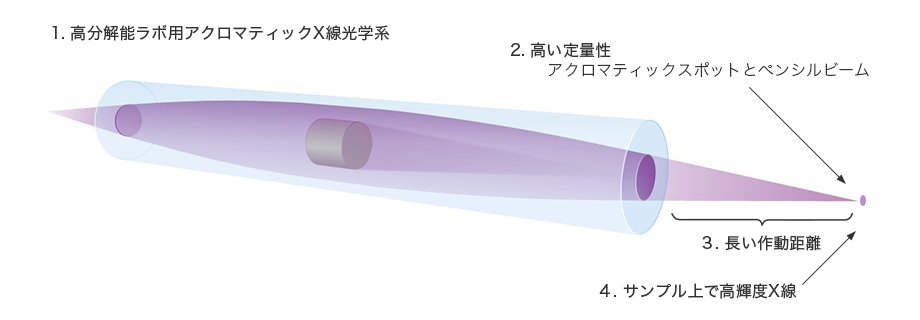

Sigrayツイン放物面ミラーレンズ

特長（1）：高い集光効率

微小スポットX線に最適な組み合せ

X線集光効率（表：微小X線源スポットサイズと点像分布関数）

光学PSF （点像分布関数）	X線源スポットサイズ
光学PSF （点像分布関数）	1µm	5µm	10µm	20µm
1µm	5％	100％	100％	100％
5µm^※1	4％	50％	80％^※3	94％
10µm	1％	20％	50％	80％
20µm^※2	0.25％	6％	20％^※4	50％
