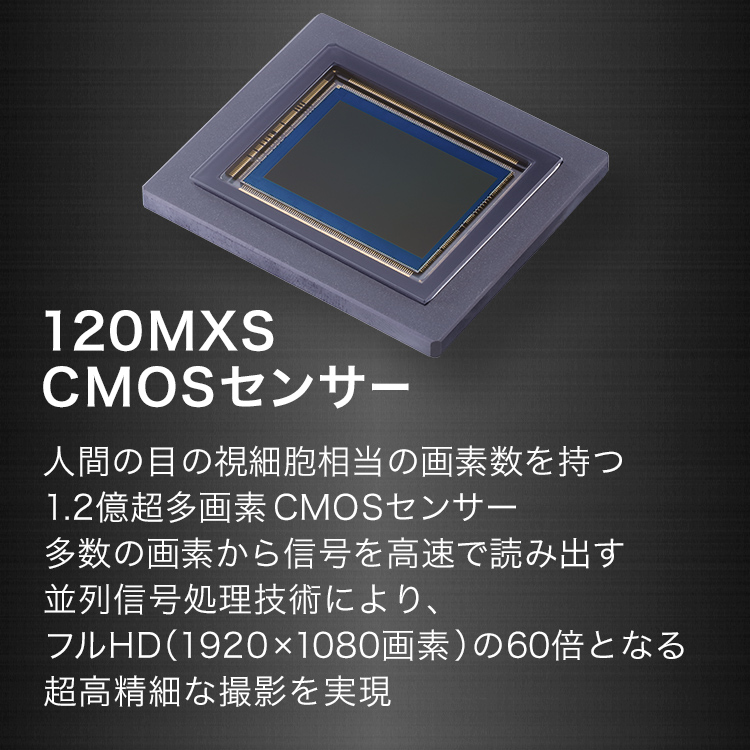

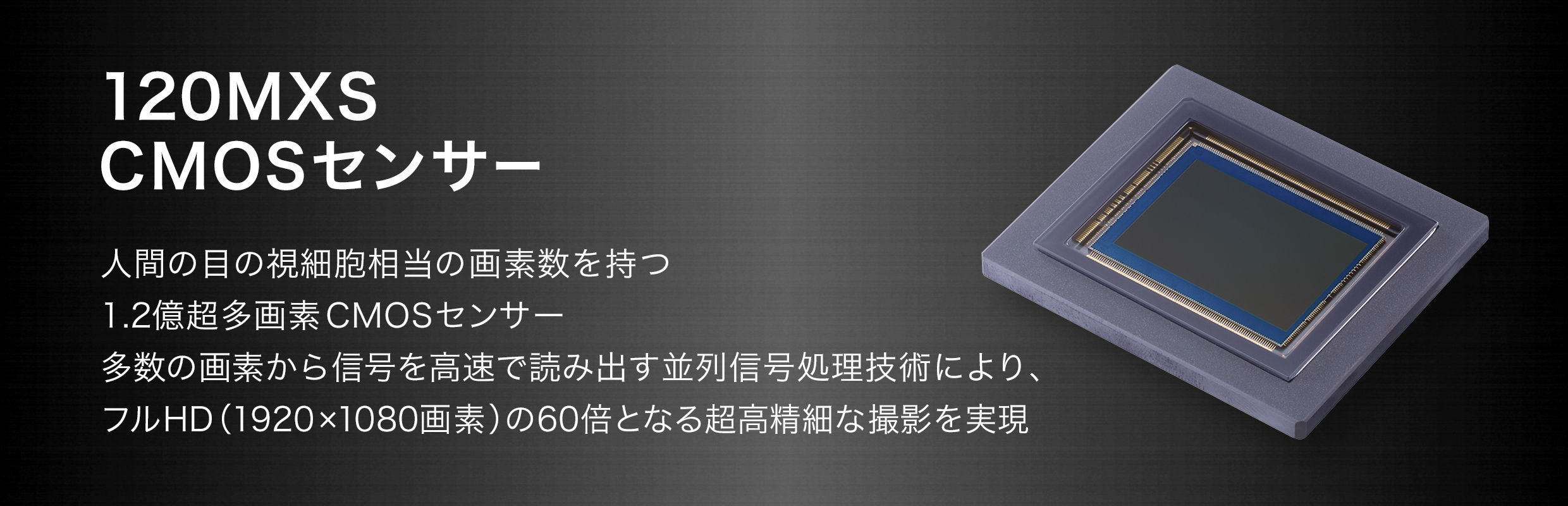

120MXS CMOSセンサー｜カメラ・レンズ・照明
CIS社1億2000万画素の超解像度カメラ
VCC-120CXP1M、VCC-120CXP1Rは1.2億超多画素CMOSセンサーを搭載したカメラです。微細な欠陥などを鮮明に検出することで、検査効率アップに貢献します。液晶パネル、有機EL（OLED）、マイクロLED、半導体製造工程、金属加工部品など検査カメラとしてご活用いただけます。
1億2000万画素の超解像度カメラ
VCC-120CXP1M（モノクロ）／R（カラー）おもな特徴
- インターフェイス
- CXP3／6×4lanes、CXP6×2lanes
- 有効画素数
- 13264（H）×9180（V）
- 解像度
- 120M
- フレームレート
-
9.4fps
（CXP3・8bit×4lanes／CXP6・8bit×2lanes／CXP6・8bit×4lanes／CXP6・10bit×4lanes）
- シャッタースピード
- OFF～1／20,000s
- レンズマウント
- M48マウント（専用リングでFマウント変換可能）
- 外形寸法
- 65（W）×65（H）×68（D）
- 重量
- 約300g
目白67超高解像度を実現するほぼ無収差・高コントラストレンズ
M67-120MAは倍率に応じレンズ群を動かすフローティング設計により、全作動距離において収差を抑制する仕組みになっています。1億2000万画素の超解像度カメラの性能を発揮するために最適なレンズです。

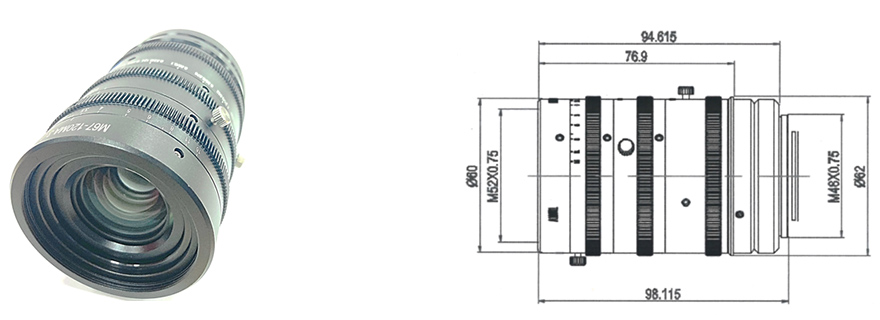

67-120MAの外観図（M48モデル）
| 操作方法 | 絞り | 手動 |
|---|---|---|
| フォーカス | 手動 | |
| 焦点距離 | 60mm | |
| 画像フォーマット | APS-H（Φ35mm） | |
| 絞り範囲 | F3.0-16 | |
| 画角 | 対角 | 29.4° |
| 水平 | 24.8° | |
| 垂直 | 17.3° | |
| 最短撮影距離 | 450mm | |
| マウント | M48マウント／M58マウント | |
| その他 | M52のフィルター取り付け可 | |
他社レンズとの性能比較

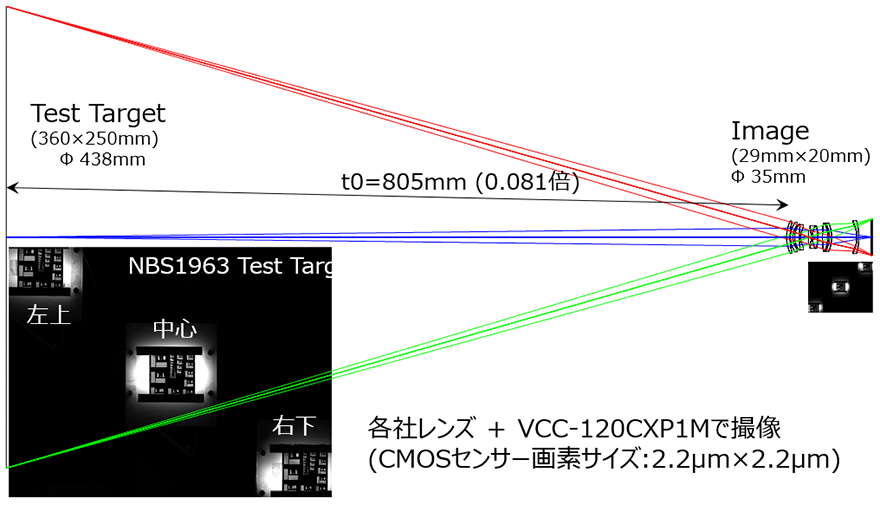

MTF実測方法

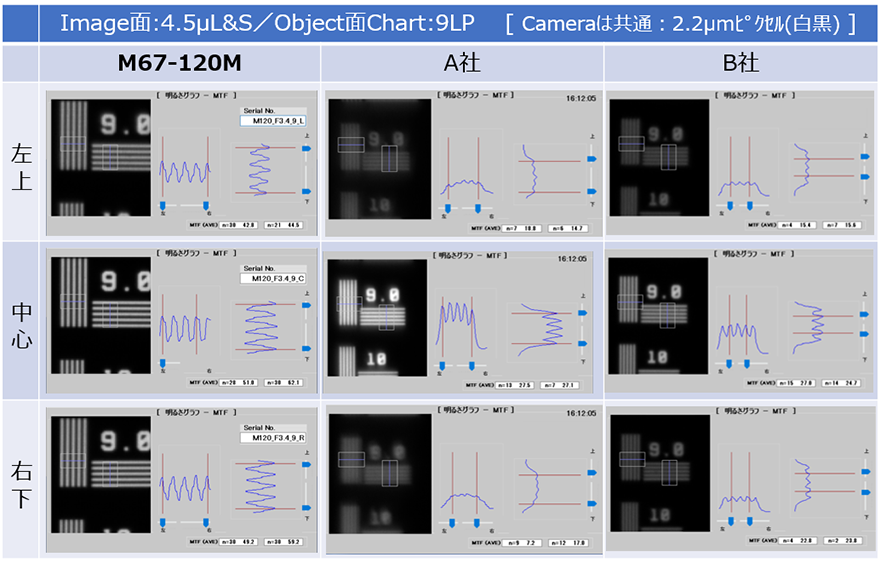

MTF実測結果
撮像に必要不可欠な照明機器

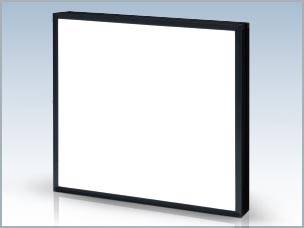

高輝度チップLED面照明 IHMAシリーズ

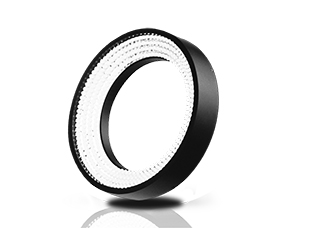

ダイレクトリング照明 IDRシリーズ

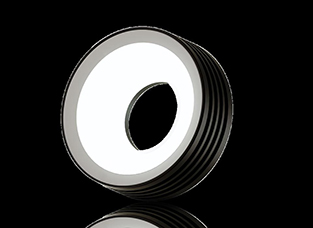

マルチポジションリング照明 IMARシリーズ
照明の製品詳細はこちら
-
※
照明メーカー様の社名ロゴをクリックすることで、メーカー様のテスティングルーム活用ページへLinkします。
