Vision Edition 2|仕様FAソリューション

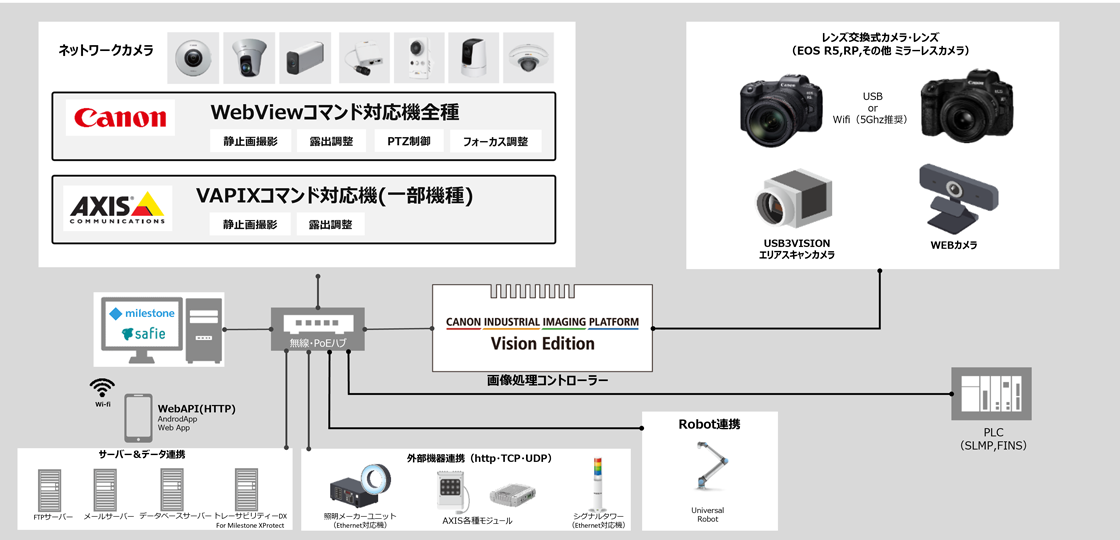

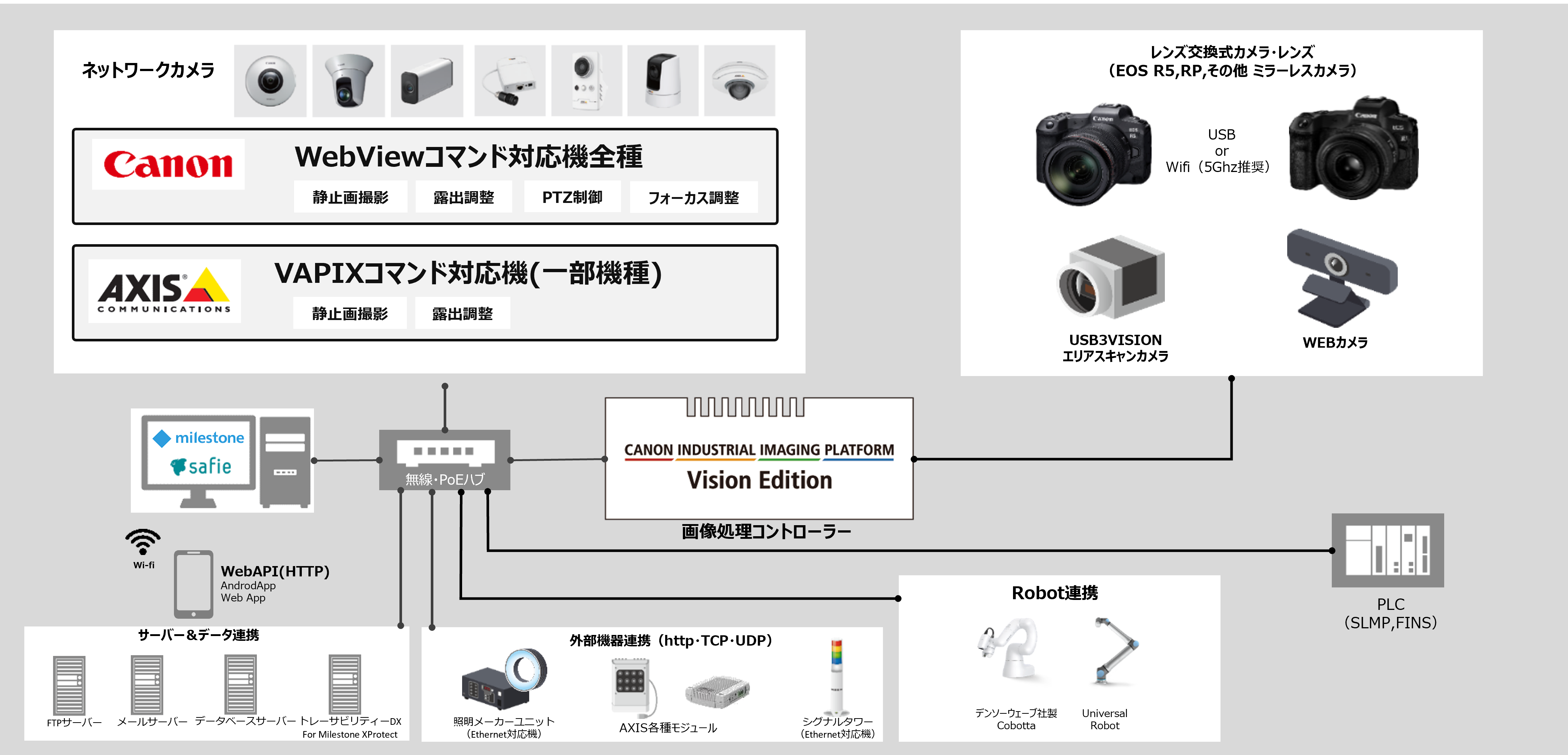

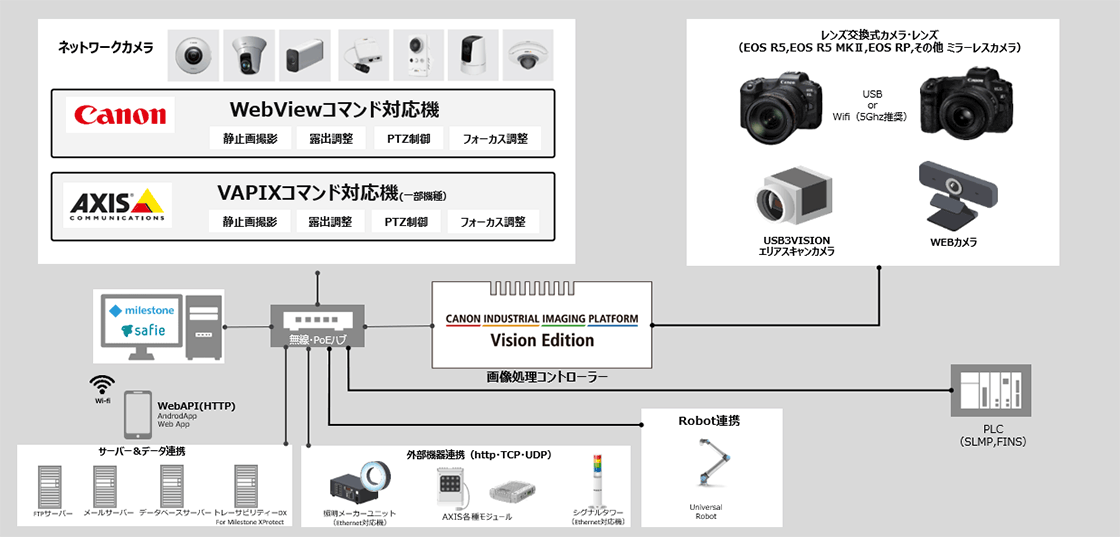

システム構成図

ネットワークカメラ Canon WebViewコマンド対応機全種 静止画撮影 露出調整 PTZ制御 フォ ー カス調整 AXIS VAPIXコマンド対応機全種 静止画撮影 露出調整 milestone safie 無線・PoEハブ Vision Edition 画像処理コントローラー  レンズ交換式カメラ・レンズ(EOS R5、RP、その他、ミラーレスカメラ) USB or Wifi (5Ghz 推奨)USB3VISION 工リアスキャンカメラ WEBカメラ Wi-fi WebAPI(HTTP) AndroidApp Web App サーバー&データ連携 FTPサーバー メールサーバー データベースサーバー トレーサビリティーDX 外部機器連携(http・TCP・UDP) 照明メーカーユニット(Ethernet対応機) AXIS各種モジュール シグナルタワー(Ethernet対応機) Robot連携 デンソーウェブ社製 Cobotta Universal Robot Omron Techman Collaborative robot TM Series PLC(SLMP、FINS)

仕様

対応PLC
  • SLMP通信(QnA互換3E方式)対応のPLC(三菱電機社製など)
  • Open User Communication通信対応のPLC(シーメンス社製)
  • オムロン社製CS/CJシリーズ(FINS通信)
対応データベース Microsoft SQL Server、PosgreSQL、ORACLE Database
対応ロボット COBOTTA(Ethernetによるb-CAP通信対応)、
ユニバーサルロボット社URロボット、オムロン社TMシリーズロボット
カメラ同時接続台数 1フローチャートあたり最大104台(マルチカメラ機能使用時)
  • 4台はカメラ制御可 残り100台は静止画のみの取得
接続可能な
・カメラデバイス
・録画システム
【ネットワークカメラ】
Canon:WebViewコマンド対応機種全種、AXIS:VAPIXコマンド対応機種全種

【レンズ交換式カメラ・レンズ】
EOSR5、RP、その他 EDSDK/CCAPI対応 ミラーレスカメラ

【その他】
USB3Vision規格の産業用カメラ、WEBカメラ(USB Video Class)

【ビデオ管理システム】
  • XProtect 2023R1 Corporate、Expert、Professional+、Express+
  • XProtect 2023R2 Corporate、Expert、Professional+、Express+

【クラウド録画システム】
VisualStage Type-S
画像処理 濃淡検査、エリア、エッジ位置、エッジ幅、部分円環エッジ、近似直線エッジ、角度検出、円検出、楕円検出、ブロブ検出、1Dコードリーダー、2Dコードリーダー、数字認識、文字認識、アナログメーター読み取り、色判別、円環文字認識、7セグ数字認識 NCCマッチング、形状マッチング、長さ計測機能、AI画像解析(Azure CustumVision連携)
外部通信プロトコル FTP、TCP/IP、UDP/IP、HTTP、SMTP
Log形式 CSV、BMP、JPG、PNG

代表的なカメラ

メーカー カメラ タイプ 光学ズーム パン・チルト 解像度
キヤノン VB-S30D MkII 屋内DOME/超小型 3.5倍 350度・90度 1920×1080
VB-H47 屋内PTZ/スタンダード 20倍 340度・100度 1920×1080
VB-S910F 屋内BOX/超小型 3.5倍 なし 1920×1080
EOS R5
EOS RP
AXIS P1214 ヘッド分離/超小型 なし なし 1280×720
M1065-LW 無線/超小型 なし なし 1920×1080
Q2901-E 温度アラーム なし なし 720×576
  • USB3 Vision 規格の産業用カメラ
  • GenlCam(Generic Interface for Cameras)インターフェースを用いることで接続可能。サポート対象カメラ機種の最新情報は下記一覧をご参照ください。

ソフトウエア動作環境

動作環境①:
通常PC
動作環境②:
Windowsタブレット
動作環境③:
産業用PC
動作環境④:

最新情報はこちらから
Visual Insight Station
Vision Edition動作可(Visual Insight Station動作不可) Visual Insight Station動作可
OS ・Windows 10 Pro/Enterprise(20H2以降)64bit
・Windows 11 Pro/Enterprise(22H2以降) 64bit
・Windows 10 IoT Enterprise LTSC 2019 64bit
・Windows 10 IoT Enterprise LTSC 2021 64bit
最新ビルドをご使用ください
Windows 10 Pro 64bit
CPU Core-i7 以上(推奨) Xeon 3GHz以上
GPU NVIDIA RTX A4000以上
(Ampere)
RAM 16GB以上(推奨) 8GB以上
Storage 100GB以上(必須) 200GB以上
USB SuperSpeed Plus USB(USB 3.1 Gen 2)相当
Network ギガビットEthernet
  • 上記は、参考スペックとなります。各ユーザーの案件内容・映像解析内容・頻度に応じてご選定ください
