Vision Edition-U(URモデル)|仕様FAソリューション

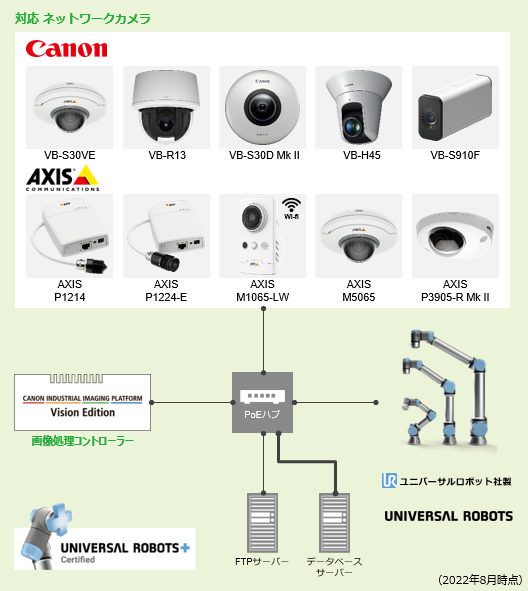

システム構成図

PoEハブ:対応ネットワークカメラ(2022年8月現在) CANON(VB-S30VE、VB-R13、VB-S30D Mk II、VB-H45、VB-S910F) AXIS(AXIS P1214、AXIS P1224-E、AXIS M1065-LW、AXIS M5065、AXIS P3905-R Mk II) CANON INDUSTRIAL IMAGING PLATFORM Vision Edition(画像処理コントローラー) UNIVERSAL ROBOTS+ Certified FTPサーバー データベースサーバー ユニバーサルロボット社製 UNIVERSAL ROBOTS

仕様

型名 Vision Edition-U
対応データベース Microsoft SQL Server、PosgreSQL、ORACLE Database
対応ロボット UR3/UR5/UR10(PolyScope 3.11.0)
UR3e/UR5e/UR10e(PolyScope 5.3.1
  • 2019年12月現在の対応バージョンです。
カメラ同時接続台数 1フローチャートあたり最大4台
カメラユニット 撮像/ネットワークカメラポジション/ネットワークカメラ移動先補正/グリッドPTZ
分岐処理ユニット 条件分岐/複数条件分岐
画像処理ユニット 濃淡検査/エリア/エッジ位置/エッジ幅/部分円環エッジ/近似直線エッジ/角度検出/円検出/楕円検出/ブロブ検出/1Dコードリーダー/2Dコードリーダー/数字認識/文字認識/アナログメーター読み取り/色判別/円環文字認識/7セグ数字認識
モデルマッチングユニット NCCマッチング/形状マッチング
演算ユニット 四則演算/角度演算/複数条件分岐演算/最大値・最小値/数式演算/出力値統計/2直線の交点/2点間の計算

対応カメラ

ネットワークカメラ キヤノン 6機種/AXIS 7機種対応

商品画像 カメラ名 タイプ 光学ズーム 解像度
キヤノン
VB-S30D Mk II
屋内DOME/超小型 3.5倍 1920
×
1080
キヤノン
VB-S30VE
屋外DOME/超小型 3.5倍 1920
×
1080
キヤノン
VB-R13
屋内旋回型 30倍 1920
×
1080
キヤノン
VB-H45
屋内PTZ/スタンダード型 20倍 1920
×
1080
キヤノン
VB-S910F
屋内BOX/超小型 3.5倍 1920
×
1080
AXIS P1214 屋内ピンホール/超小型 - 1280
×
720
AXIS P1214-E 屋外ピンホール/超小型 - 1280
×
720
AXIS M1065-LW 無線/超小型 - 1920
×
1080
AXIS M5065 屋内PTZ/スタンダード型 5倍 1920
×
1080
AXIS P3905-R Mk II デジタルPTZ/超小型 - 1920
×
1080

ソフトウエア使用許諾書

ユニット操作動画

下記リンクをクリックください。

URCap

Vision Edition-Uを使用する際に必要になるソフトウェアです。インストール方法についてはVision Edition-Uの取扱説明書を参照ください。
