GZ-611リニアステージ
![](/-/media/Project/Canon/CanonJP/Website/business/solution/indtech/linearstage/image/gz-611-1120x320.jpg?la=ja-JP&hash=5235049269512070EF8385D34328AE24)
![高精度で高速動作可能な10mm稼働ステージ](/-/media/Project/Canon/CanonJP/Website/business/solution/indtech/linearstage/image/gz-611-750x464.jpg?la=ja-JP&hash=731A3E476D415D5E53E238872D19CF2B)
特長
-
キヤノンの光学技術に基づき設計・開発された信頼の高い光学式エンコーダを採用
-
専用コントローラ、接続ケーブルを用意 装置への組み込みが容易
-
高精度、高速位置決めステージ
使用イメージ
平凹レンズ、平凸レンズを組み合わせることでレーザのフォーカス高さを可変に
- 固定光学系を使用しているレーザ搭載装置のフォーカス調整
- 2Dガルバノを使用している装置の3D化
仕様
GZ-611 | |
---|---|
寸法 | W85×D76×H30mm |
ストローク | ±5mm |
指令分解能(1パルス) | 0.02μm |
位置再現性 | 1μm |
推力 | 13.0N/A |
最大推力 | 52.0N |
推奨搭載負荷 | 20~50g |
モータ | リニアモータ |
エンコーダ | 光学式エンコーダ(光源LED) |
質量 | 640g |

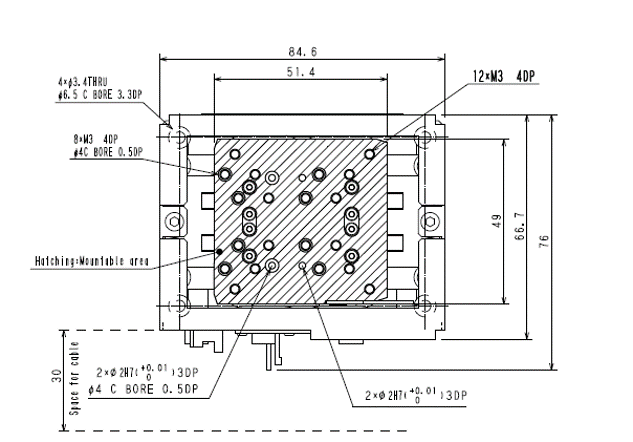

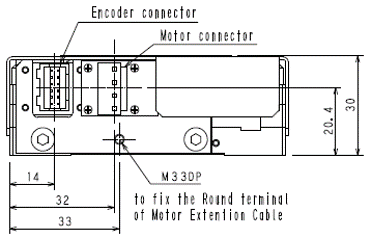

外形図
![](/-/media/Project/Canon/CanonJP/Website/business/solution/indtech/linearstage/image/dimensions-01.png?h=442&la=ja-JP&w=633&hash=149F747BEA4F09A5F14BA14126227E05)
![](/-/media/Project/Canon/CanonJP/Website/business/solution/indtech/linearstage/image/dimensions-02.png?h=238&la=ja-JP&w=372&hash=A38D798F31B74366A67B830C07C1F229)
商品構成

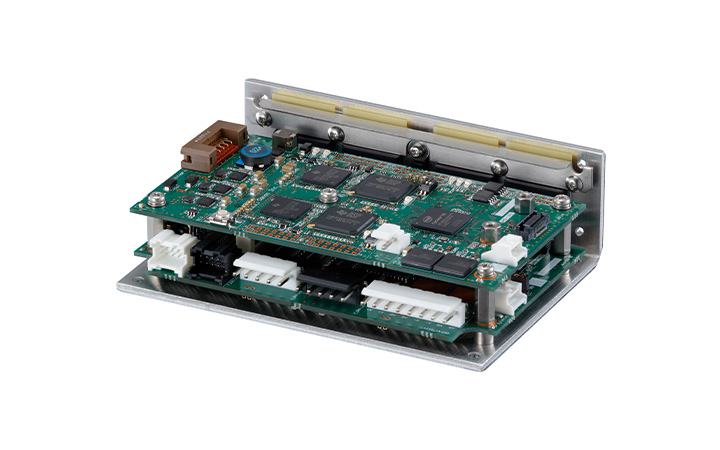

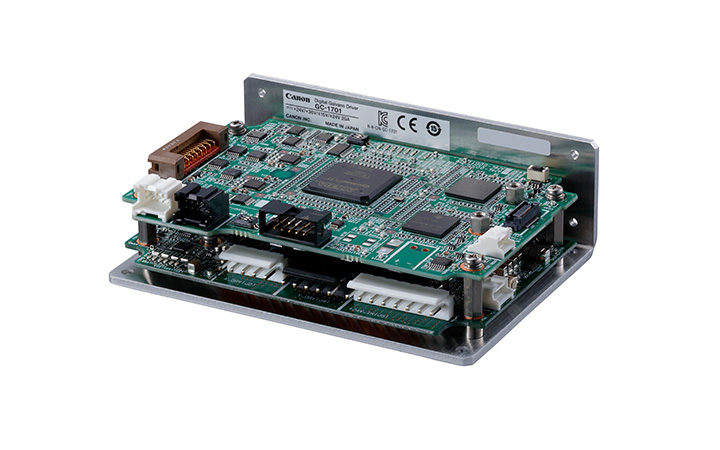

専用コントローラGC-211/GC-1701、接続ケーブルを用意
![](/-/media/Project/Canon/CanonJP/Website/business/solution/indtech/linearstage/image/exclusive-gc211.jpg?h=450&la=ja-JP&w=720&hash=2ED7243CBB2151775C6E0C56C741F287)
![](/-/media/Project/Canon/CanonJP/Website/business/solution/indtech/linearstage/image/exclusive-gc1701.jpg?h=450&la=ja-JP&w=720&hash=1A071A141D755095EDFE12FAF67FF38C)
-
※
専用コントローラ仕様は担当営業へお問い合わせください。
