| スケール名称 | ピッチ um |
材質 | 各部の寸法 mm | 備考 | |||||
|---|---|---|---|---|---|---|---|---|---|
| L | W | X | Y※1 | Z | t | ||||
| S-800L50G | 80 | ガラス | 55 | 8 | 53 | 4 | 27.5 | 1 | |
| S-800L100G | 105 | 103 | 52.5 | ||||||
| S-800L50F | フィルム | 55 | 55 | 5 | 27.5 | 0.3 | |||
| S-800L100F | 110 | 110 | 55 | ||||||
| S-800L500F | 520 | 520 | 260 | ||||||
| S-800L500FNZ※2 | 15 | 5 | 全面非反射 | Z相パターンなし | |||||
| S-800L2950FNZ※2 | 2980 | 2980 | |||||||
-
※1
Y寸法はAB相パターンとZ相（原点）パターンの境界。SR-P01A／SR-P01AZのLEDセンターをこの境界に配置します。
-
※2
S-800L500FNZ、S-800L2950FNZはZ相パターンがありません。Z相が必要な場合は、別売りのZ相マークを所望の位置に張り付けてください。

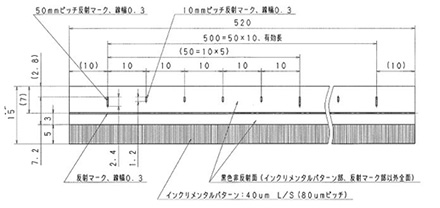

フィルム リニアスケール： S-800L500FNZ

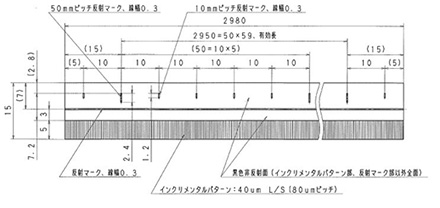

フィルム リニアスケール： S-800L2950FNZ
別売りのZ相マークを張り付けて使用することにより、任意の位置にてZ相を得ることができます。

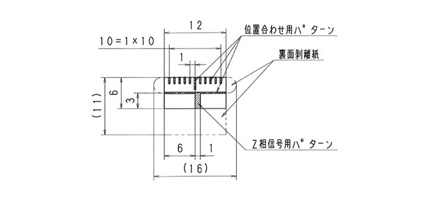

Z相マーク：S-ZMARK
