ソフトウエア紹介光学計測機器 光学式3次元表面プロファイラー
MountainsMap® Premium
MountainsMap® Premiumでは、Imaging Topographyの機能に加えて以下の機能が追加されます。
ベアリングカーブ解析
![](/-/media/Project/Canon/CanonJP/Website/business/solution/indtech/gbs/lineup/mm/premiumfunction/image/premiumfunction-img.jpg?h=338&la=ja-JP&w=799&hash=ADE494FE5C5CE3A86CC99F7B4B684E64)

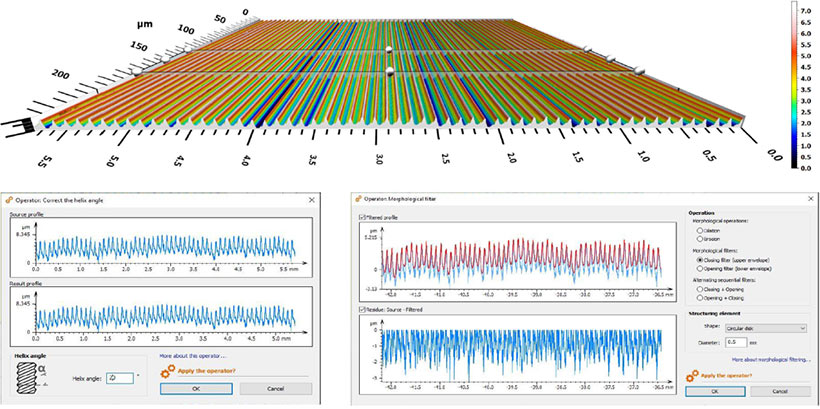

複数プロファイルの同時解析
![](/-/media/Project/Canon/CanonJP/Website/business/solution/indtech/gbs/lineup/mm/premiumfunction/image/premiumfunction-img-02.jpg?h=409&la=ja-JP&w=820&hash=A671B09D89BDDF2181B7A1659E7A931B)

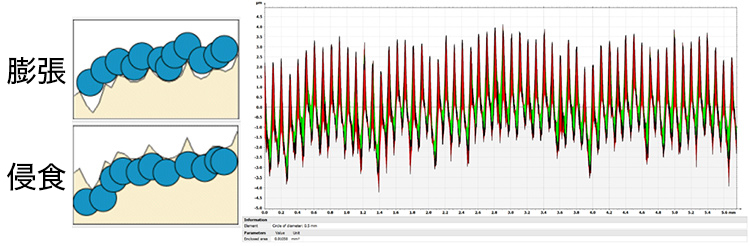

モルフォロジカルフィルタ(触針式機能)
![](/-/media/Project/Canon/CanonJP/Website/business/solution/indtech/gbs/lineup/mm/premiumfunction/image/premiumfunction-img-03.jpg?h=246&la=ja-JP&w=750&hash=B553A025CB90D0AD28073503B482EACC)
クロージングフィルタ
侵食 -> 膨張
表面の谷が埋められますが、ピークは保持します。
オープニングフィルタ
膨張 -> 侵食
表面の谷は拡大されますが、ピークは減衰します。

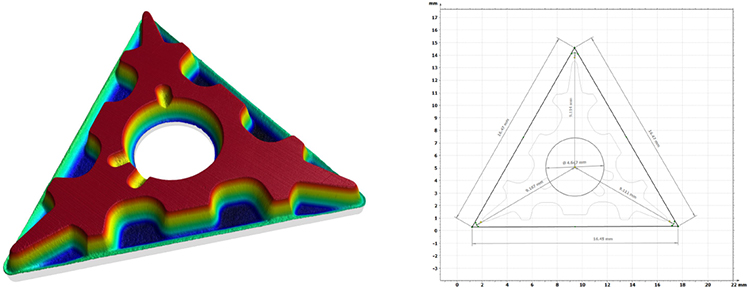

等高線分析
![](/-/media/Project/Canon/CanonJP/Website/business/solution/indtech/gbs/lineup/mm/premiumfunction/image/premiumfunction-img-04.jpg?h=291&la=ja-JP&w=750&hash=8469BDF8C637D04A711A8D8B8A9D32C2)
Contour(等高線)
同レベルで線を引いた図を作成します。
長さ等の寸法評価が可能になります。

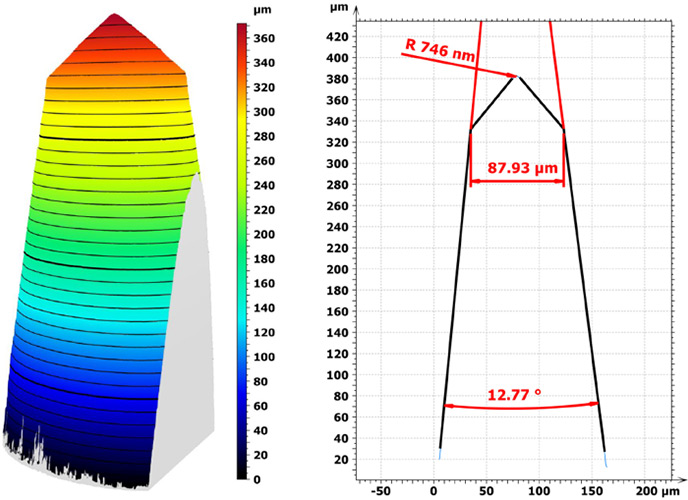

等高線分析(応用)
![](/-/media/Project/Canon/CanonJP/Website/business/solution/indtech/gbs/lineup/mm/premiumfunction/image/premiumfunction-img-05.jpg?h=500&la=ja-JP&w=688&hash=5DC5012587B684083F4C7A74D8688D43)

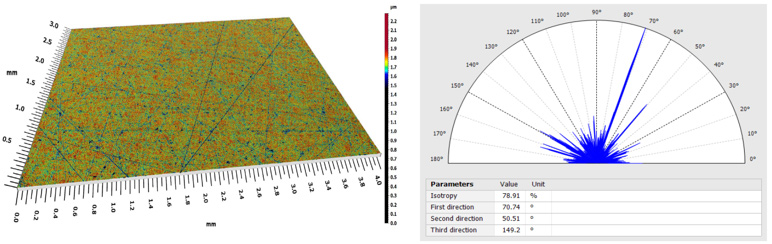

表面構造の方向性分析
ホーニング加工などによるクロスハッチなど、方向性のある構造の角度分布などの評価が可能になります。
![](/-/media/Project/Canon/CanonJP/Website/business/solution/indtech/gbs/lineup/mm/premiumfunction/image/premiumfunction-img-06.jpg?h=244&la=ja-JP&w=772&hash=F870844317E1F02B4DC0154E0D6D62F5)

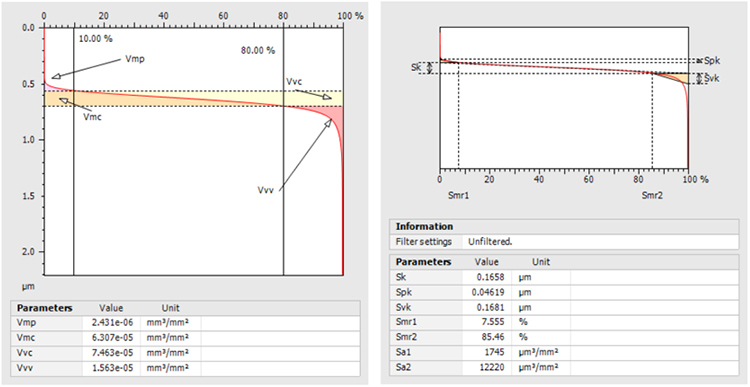

負荷曲線による解析
空隙の容積・実体積の分析や摩耗前後の変化量の評価が可能になります。
![](/-/media/Project/Canon/CanonJP/Website/business/solution/indtech/gbs/lineup/mm/premiumfunction/image/premiumfunction-img-07.jpg?h=387&la=ja-JP&w=750&hash=3BE781CC94E35322D31273B9F0A8DDDD)

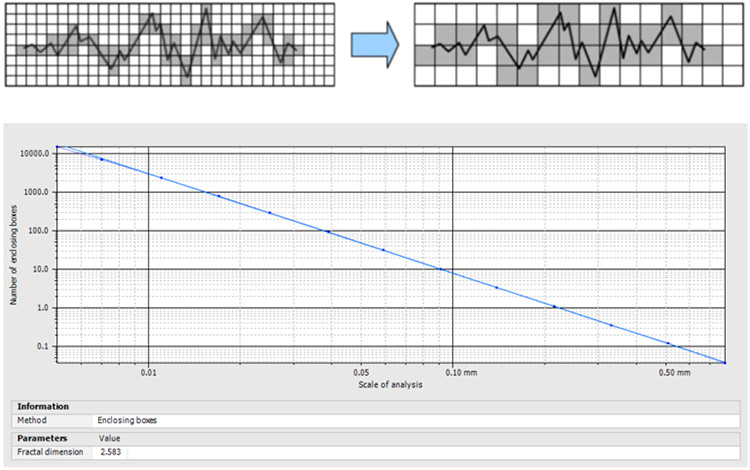

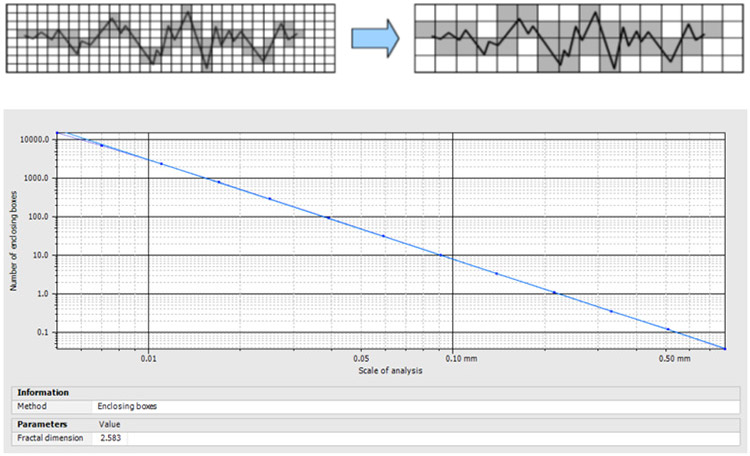

フラクタル分析
断面曲線の持つ特徴を定量化します。
![](/-/media/Project/Canon/CanonJP/Website/business/solution/indtech/gbs/lineup/mm/premiumfunction/image/premiumfunction-img-08.jpg?h=470&la=ja-JP&w=750&hash=580DF5BEBB4F3B9003DF32A73DDCFE22)

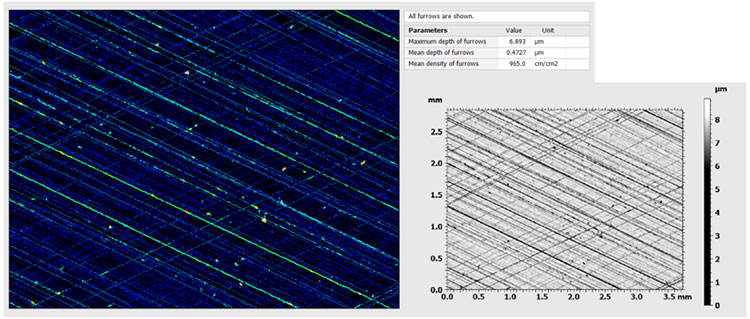

溝分析
任意の高さを指定し、溝の分布や体積が解析可能になります。
![](/-/media/Project/Canon/CanonJP/Website/business/solution/indtech/gbs/lineup/mm/premiumfunction/image/premiumfunction-img-09.jpg?h=319&la=ja-JP&w=750&hash=EAE2F80411E713D1F3CF95FAA90FC9C4)

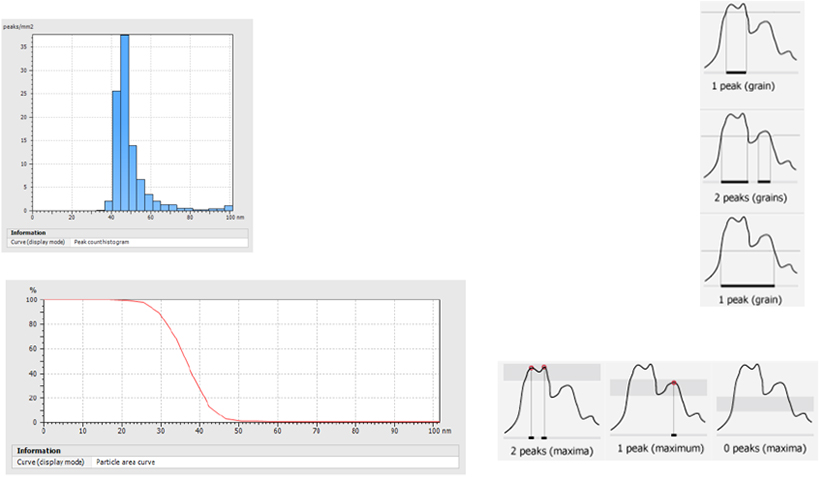

ピークカウント分析(別名 山カウント分布)
ある高さ、もしくは高さ領域を指定し、山の数や山頂の数をカウントできます。
![](/-/media/Project/Canon/CanonJP/Website/business/solution/indtech/gbs/lineup/mm/premiumfunction/image/premiumfunction-img-10.jpg?h=477&la=ja-JP&w=820&hash=B6FBBC5A133550CA9D8E087EBBB5AF09)

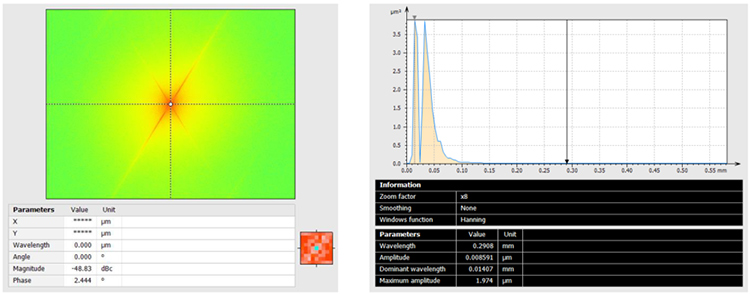

フーリエスペクトル変換
表面構造の方向性や空間周波数を解析できます。
![](/-/media/Project/Canon/CanonJP/Website/business/solution/indtech/gbs/lineup/mm/premiumfunction/image/premiumfunction-img-11.jpg?h=294&la=ja-JP&w=750&hash=3B1EB280662BA28083400DA207A32B5C)

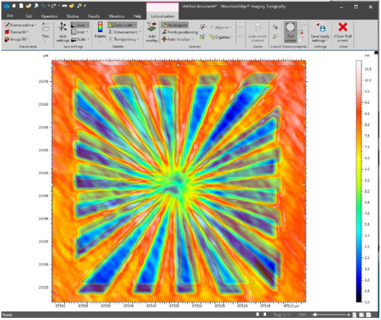

データ重ね合わせによる比較解析
あるサンプルを2つの異なる手法もしくは条件で測定し、それぞれを重ねて比較できます。
(例)CADデータと計測データ/20xでの計測データと50x計測データ
![](/-/media/Project/Canon/CanonJP/Website/business/solution/indtech/gbs/lineup/mm/premiumfunction/image/premiumfunction-img-12.jpg?h=320&la=ja-JP&w=381&hash=7694105EF98C1425703329D12D359947)

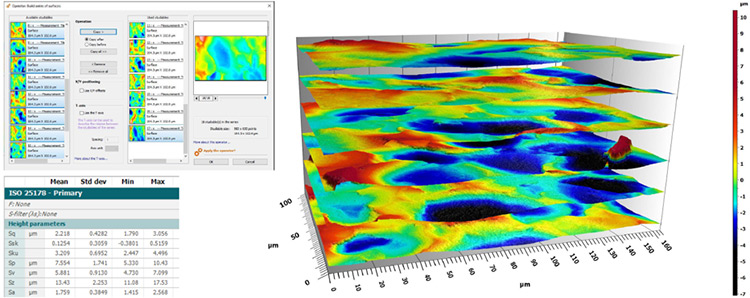

4D解析
表面状態の時間変化などを、視覚的に確認可能にします。
![](/-/media/Project/Canon/CanonJP/Website/business/solution/indtech/gbs/lineup/mm/premiumfunction/image/premiumfunction-img-13.jpg?h=298&la=ja-JP&w=750&hash=F149D41A4E25CB486155565FB2BFB71C)
統計解析
複数回測定し折れ線グラフやヒストグラムで再現性を確認できます。
![](/-/media/Project/Canon/CanonJP/Website/business/solution/indtech/gbs/lineup/mm/premiumfunction/image/premiumfunction-img-14.jpg?h=273&la=ja-JP&w=820&hash=31BEEAB2C7A44998E674BEAA281CDFC4)
