高出力レーザー対応スキャンシステムタマリ工業製

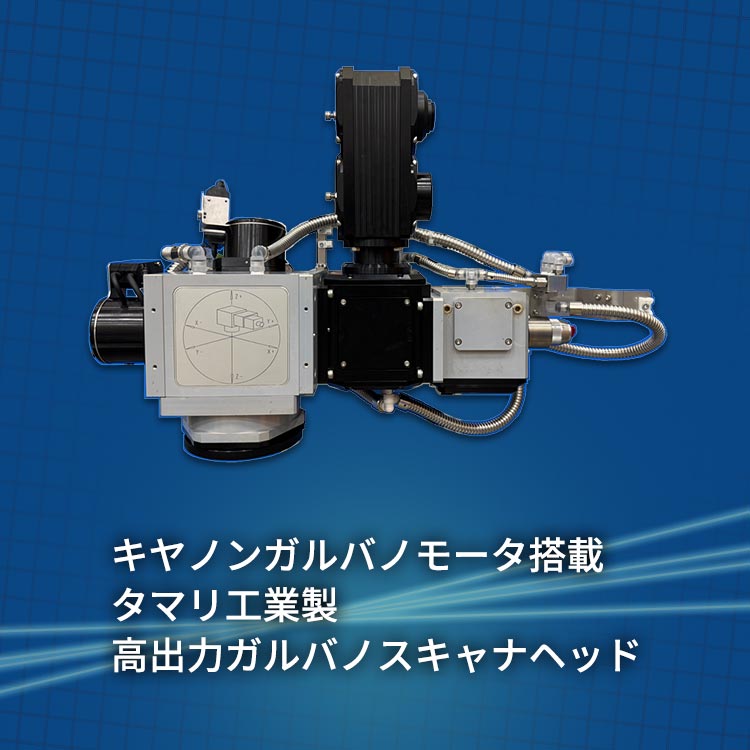

キヤノンガルバノモータ搭載 タマリ工業製 高出力ガルバノスキャナヘッド

基本情報

高出力のBlueレーザーからIRレーザー、UVレーザー、CO2レーザー迄
用途に合わせたガルバノスキャナのご提案が可能

  • 特注設計による最適光学倍率、加工エリアの実現
  • 観察光学系の技術提案
  • オリジナルソフトウエアによる加工レシピ管理
  • 直感的に使用できるソフトウエアUI
  • 最適カスタマイズによるリーズナブル価格を実現(都度お見積り)
  • 光学系開発による研究・開発向けへの対応
  • 複数波長のハイブリット対応(解析設計により波長ズレを解消)

-フルオーダーメイドで対応いたします-

製作実績例

構成 Blue
スキャナシステム
Green
スキャナシステム
Blue+IR
スキャナシステム
Green+IR
スキャナシステム
対応発振器 Blue:ブルー 3kW
レーザーライン製
グリーン 3kW
トルンプ製
Blue:ブルー 3kW
レーザーライン製
IR:2kW シングルモード
IPGフォトニクス製
IR:6kWマルチモード
IPGフォトニクス製
Green:3kW グリーン
トルンプ製
IR:2kW シングルモード
IPGフォトニクス製
IR:6kWマルチモード
IPGフォトニクス製
方式 3D,Fθ3D 3D+固定倍率変化
スポット径 φ780μm φ330μm φ450μm Blue:φ840~1680μm
IRシングル:φ21~42μm
IRマルチ:φ150~300μm
Green:φ720~1020μm
IRシングル:φ21~42μm
IRマルチ:φ150~300μm
WD
(筐体端面より)
72mm 230mm 211mm 309mm 66mm 143mm
加工範囲 φ78mm φ78mm φ143mm φ195mm φ82mm φ120mm
最大走査速度 6700mm/s 11000mm/s 12200mm/s 16700mm/s 7000mm/s 10300mm/s
筐体サイズ 約580x450x210mm 要ご相談
重量 約27kg(観察系含まず) 要ご相談
モータ/ドライバ キヤノン製
その他機能
(オプション)
  • PLC通信対応
  • 3D計測フィードバック加工(実績:キーエンス製LJ-X8000)
  • 特注ガルバノスキャナコントロールソフトウエア
  • ウォブリング、ウィービングプログラム
  • ガルバノスキャナ以外の制御軸追加
  • 同軸観察系
  • 2分岐同軸観察系
  • 同軸観察系を用いたオートフォーカス機能

ソフトウエア

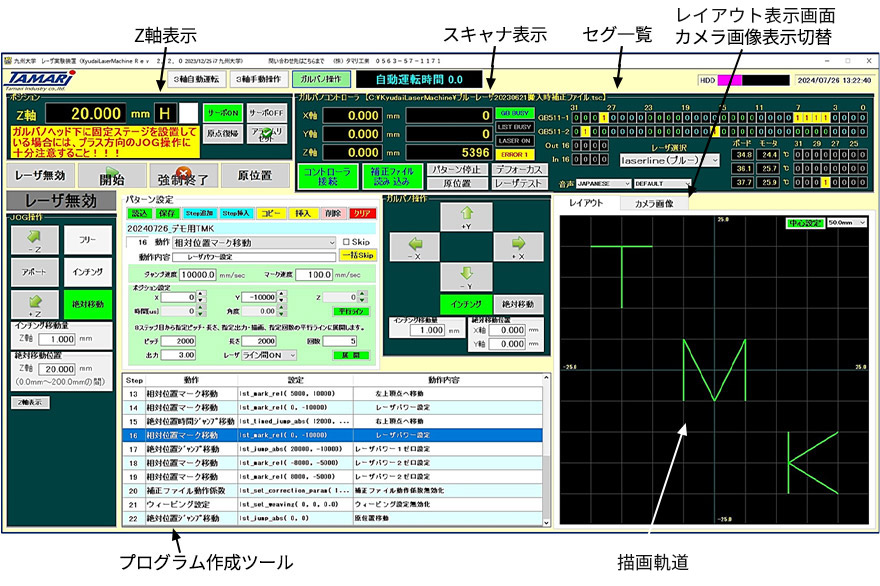

フォーカス合わせ用のZ軸(IAI製)をオプションとしてソフトに組み実装した、専用ソフトウエアをラインアップしております。

用途例

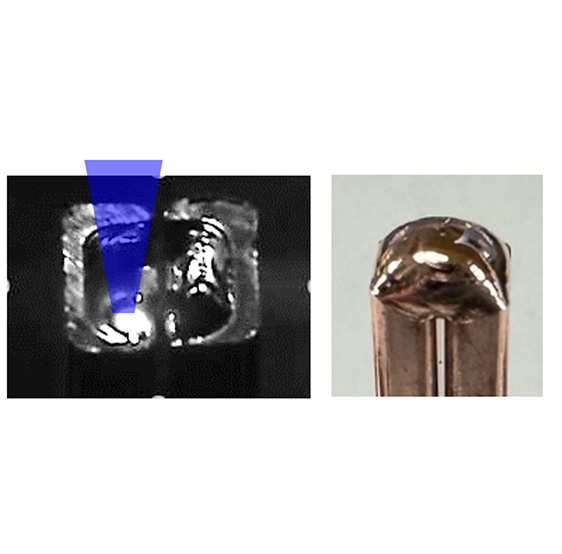

電動車両用モータのヘヤピン用溶接

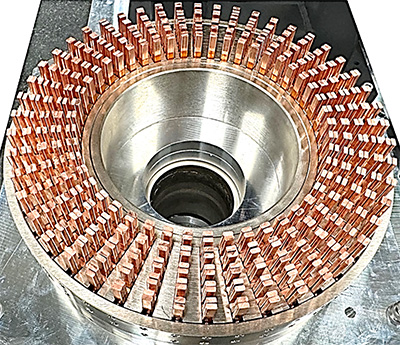

モータ用ステータ(テスト用)240ピン

同軸観測系をオプションとして実装可能です

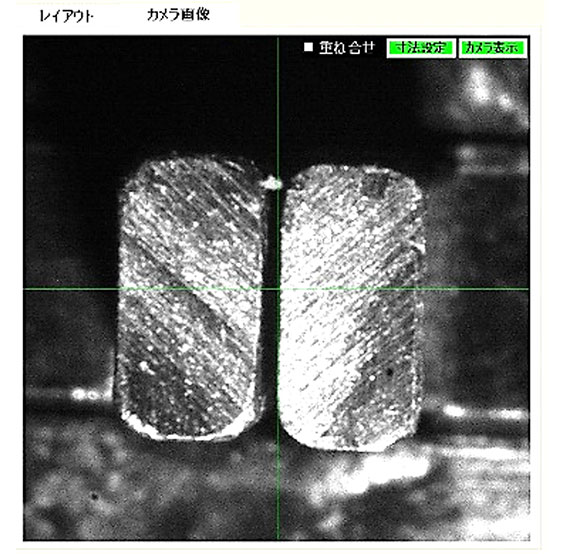

カメラ画像

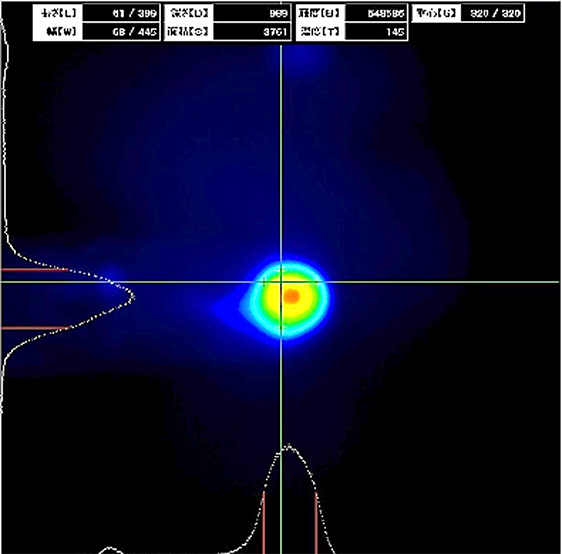

LIM画像(温度分布)
