Monitoring Edition | 仕様FAソリューション

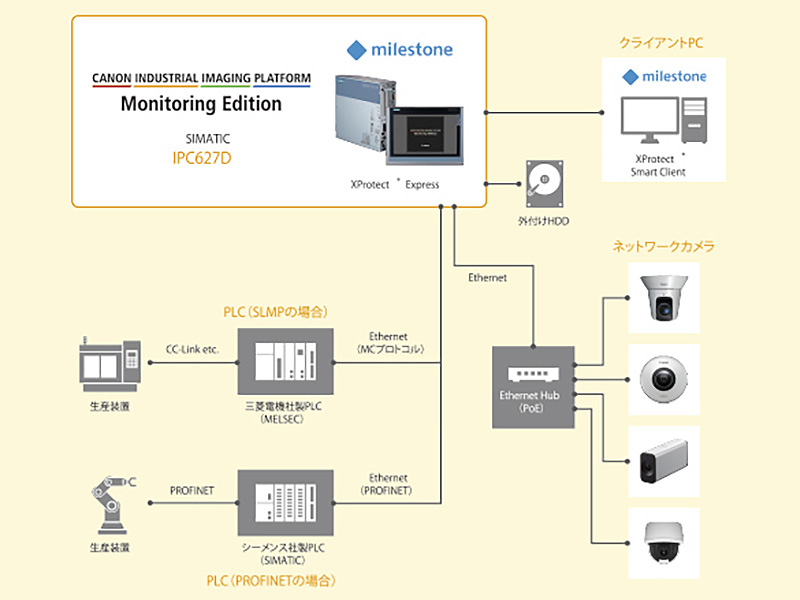

システム構成図

CANON INDUSTRIAL IMAGING PLATFORM Monitoring Edition SIMATIC IPC627D「milestone XProtect® Express」:クライアントPC「milestone XProtect® Smart Client」 外付けHDD Ethernent「Ethernent Hub(PoE) ネットワークカメラ」 Ethernent(MKプロトコル)「PLC(SLMPの場合) 三菱電機社製PLC(MELSEC) CC-Link etc. 生産装置」 Ethernent(PROFINET)「シーメンス社製PLC(SIMATIC) PLC(PROFINETの場合) PROFINET 生産装置」

対応カメラ、PLC

対応カメラ XProtect®に対応しているキヤノン製ネットワークカメラ
同時カメラ接続数 Milestone XProtect®の仕様に依存※1
録画サーバー数 1台(XProtect® Express+の仕様)
PLC 三菱電機社製PLC(EthernetによるSLMP通信対応機器)※2
シーメンス社製PLC(Open User Communication通信対応機器)
オムロン製 PLC(FINS/UDP方式通信対応機器)
Milestone XProtect® 対応バージョン XProtect Corporate 2023 R2
XProtect Expert 2023 R2
XProtect Professional+ 2023 R2
XProtect Express+ 2023 R2
  • ※1
    接続数は動作環境によって異なります。
  • ※2
    厳密には「QnA互換3E方式」と呼ばれる通信方式に対応した機器とならば通信可能です。
