ProX SLS 6100|概要樹脂粉末3Dプリンター
基本情報
- 商品名
-
樹脂粉末3Dプリンター
ProX SLS 6100
商品概要
ナイロン材料を使用したレーザー焼結方式の3Dプリンターです。(ProX500の後継機種)
実製品品質を保証するために最適化、検証された多種多様なナイロン材料によって、強靭で耐久性の高いパーツを生産します。
ProX SLS 6100は、プロトタイピングにも製品生産にも適用可能であり、他のSLS(Selective Laser Sintering)プリンターと比べ、材料効率、導入コスト、材料管理の点で優位性を持っています。
材料管理システム(MQC)

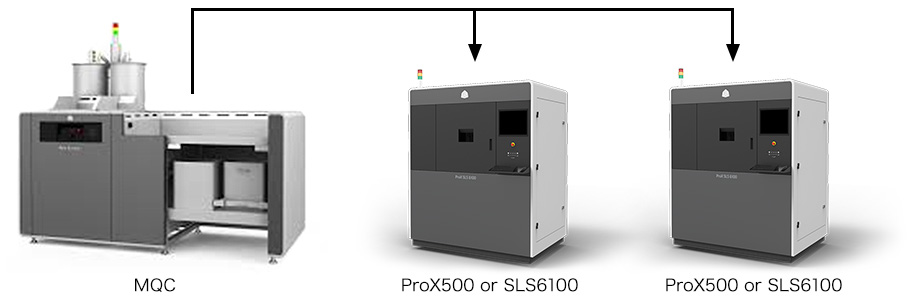

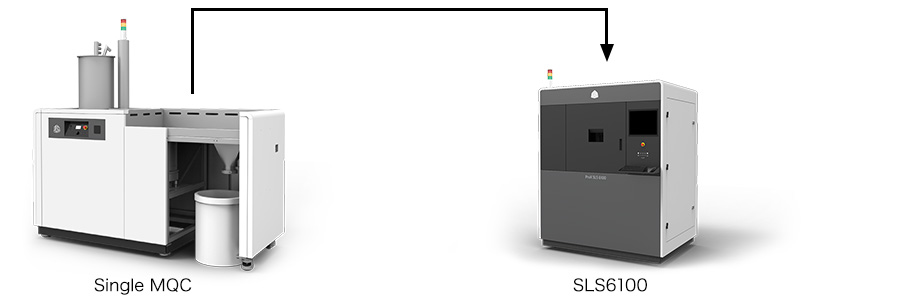

材料品質管理システム(MQC)により、自動で粉末材料の混合およびリサイクルを行うだけでなく、手作業による介入を必要とすることなく、プリンターへ材料を供給します。MQCとSingle MQCの2種類を用意しており、お客さまの運用方法やご予算によってシステムのご提案をさせていただきます。
材料種類
DuraForm ProX PA
量産部品用の高強度で頑丈なナイロン12材
DuraForm ProX GF
剛性に優れたガラス繊維充填エンジニアリングプラスチック材
DuraForm ProX HST
耐熱性繊維強化型エンジニアリングプラスチック材
DuraForm ProX EX BLK
過酷な環境での衝撃・耐疲労ナイロン11材
DuraForm ProX AF+
金属のような外観を持つ高剛性、アルミニウム充填ナイロン12材
DuraForm ProX FR1200
難燃材
材料特性一覧
項目 | 単位 | 試験方法 | DuraForm ProX PA |
DuraForm ProX GF |
DuraForm ProX HST |
DuraForm ProX EX BLK |
DuraForm ProX AF+ |
DuraForm FR1200 |
---|---|---|---|---|---|---|---|---|
引張強度 Tensile Strength |
MPa | ASTM D 638 | 47 | 45 | 44 | 43 | 37 | 45 |
引張弾性率 Tensile Modulus |
1770 | 3720 | 4123 | 1570 | 4340 | 2010 | ||
曲げ強度 Flexural Strength |
ASTM D 790 | 63 | 60 | 75 | 51 | 64 | 61 | |
曲げ弾性率 Flexural Modulus | 1650 | 3120 | 3430 | 1360 | 3710 | 1720 | ||
破断伸び Elongation at Break |
% | ASTM D 638 | 22 | 2.8 | 4.3 | 60 | 3 | 8 |
衝撃強度(Notched Izod) Impact Strength |
J/m | ASTM D 256 | 644 | 207 | 307 | 3336 | 255 | 278 |
衝撃強度(Unnotched Izod) Impact Strength |
45 | 48 | 55 | 75 | 54 | 24 | ||
熱変形温度(@0.45MPa) Heat Deflection Temperature |
℃ | ASTM D 648 | 182 | 180 | 183 | 193 | 182 | 180 |
熱変形温度(@1.82MPa) Heat Deflection Temperature |
97 | 129 | 171 | 57 | 174 | 94 | ||
燃焼性 Flammability |
- | UL94 | HB | HB | HB | HB | HB | HB |
焼結時密度 Sintered Part Density |
g/cm3 | ASTM 792 | 0.95 | 1.33 | 1.12 | 1.02 | 1.31 | 1.03 |
硬度 Hardness |
- | ASTM D2240 | 73D | 73D | 73D | 76D | 78D | 77D |
熱膨張率 Coefficient of Thermal Expantion |
μm/m・℃ | ASTM E831 | 109.5 (0-50℃) 221.7 (85-145℃) |
85.3 (0-50℃) 173.7 (85-145℃) |
153.4 (0-50℃) 330.4 (85-145℃) |
168 (0-145℃) |
145 (0-145℃) |
140 (0-145℃) |
比熱容量(@23℃) Specific Heat Capacity |
J/g・℃ | ASTM E1269 | 1.55 | 1.26 | - | 1.77 | 1.44 | 1.38 |
熱伝導率 Thermal Conductivity |
W/m・K | ASTM E1530 | 0.21 | 0.33 | 0.29 | 0.25 | 0.42 | 0.22 |
体積抵抗 Volume Resistivity |
Ω・cm | ASTM D257 | 1.46×10*15 | 7.20×10*14 | 1.53×10*15 | 1.09×10*17 | 1.09×10*14 | 5.97×10*14 |
表面抵抗率 Surface Resistivity |
Ω/sq | 4.66×10*15 | 2.76×10*14 | 1.53×10*15 | 2.53×10*12 | 1.33×10*13 | 2.56×10*13 | |
誘電正接 Dissipation Factor, 1KHz |
- | ASTM D150 | 0.022 | 0.051 | 0.049 | 0.051 | 0.0121 | 0.038 |
誘電率 Dielectric Constant, 1KHz |
- | 2.85 | 3.31 | 2.95 | 2.82 | 2.6 | 3.0 | |
絶縁耐力 Dielectric Strength |
kV/mm | ASTM D149 | 15.2 | 18.1 | 16.5 | 17 | 3 | 22.6 |
FAR 25.853(a)and Appendix F Part I (b)(4) |
mm | 60 sec | - | 43.0 | ||||
FAR 25.853(a)and Appendix F Part I(a)(1)(II) |
12 sec | 2 | ||||||
AITM 2.0007B 煙濃度 Flaming Mode |
- | 12 sec | pass | |||||
AITM 2.0007B 煙濃度 Non Flaming Mode |
- | 3 sec | pass | |||||
AITM 3.0005 燃焼毒性 Flaming Mode |
- | - | pass | |||||
AITM 3.0005 燃焼毒性 Non Flaming Mode |
- | - | pass | |||||
AITM 2.0006 Maximum HRR |
kW/m2 | - | 141.3 | |||||
AITM 2.0006 Total HR |
2min | 105.2 |
3Dプリンターについてのご相談・お問い合わせ
キヤノンマーケティングジャパン株式会社 産業機器事業部 生産革新機器営業部 営業第二課
Webサイトからのお問い合わせ
3Dプリンターについてのご相談、お問い合わせを承ります。
受付時間:平日 9時00分~17時30分
※土日祝日・当社休業日は休ませていただきます。
