印刷検査システム|仕様

コンタクトイメージセンサー基本仕様

モデル IDC-330 IDC-476 備考
読み取りサイズ 330mm 476mm
有効読み取り幅 330mm 476mm
有効画素数 7,776×3(RGB) 11,232×3(RGB) 600dpi
画像密度 600/300/200/dpi
CLK周波数 20MHz モード切替付き
画像データ RGB 8bit
読み取り速度
カラー
600dpi:70.8us/line、36MPM、14.12KHZ
300dpi:38.4us/line、132MPM、26.04KHZ
200dpi:27.6us/line、276MPM、36.23KHZ

読み取り速度
モノクロ
600dpi:27.6.us/line、92MPM、36.23KHZ
300dpi:16.8us/line、302MPM、59.52KHZ
200dpi:13.2us/line、577MPM、75.75KHZ

出力正式 Camera Link Base×2 Port Camera Link Base×3 Port
出力CLK LVCK=60MHz
光学系 Rod Lens Array
光源 白色LED
電源 VCC:5V VLED:24V
消費電流 VCC:1.7A
LVCC:0.3A
VCC:2.4A
LVCC:0.4A

外形 W353×H70×D53㎜ W499×H70×D53㎜
重量 1.8kg 2.5kg
  • 読み取り速度は、ファームアップ後の仕様となります。

推奨フレームグラバーボード

メーカー名 型番 Base CH 備考
Matrox SOL 2M EV CLB 2 IDC-330用 キヤノンITSの製品サイトへ
Matrox RAD EV 1G CLQB 4 IDC-476用  キヤノンITSの製品サイトへ
  • キヤノンITソリューションズの取り扱い商品です。

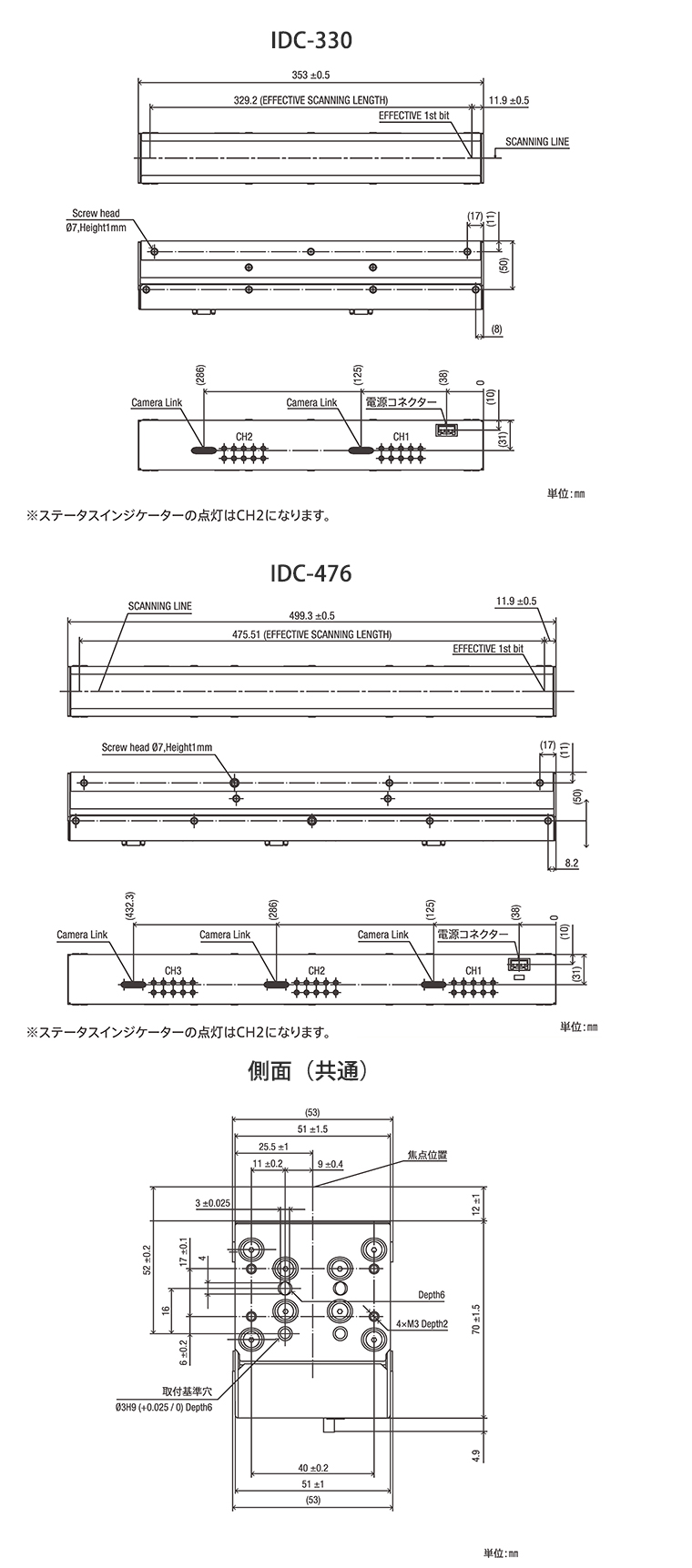

コンタクトイメージセンサー寸法図

IDC-330,IDC-476寸法図
