レンズ交換式カメラ用リモートコントロールソリューション ｜ おもな仕様

ロボティックカメラシステム CR-S700R

モデル名称 ロボティックカメラシステム CR-S700R
使用条件 温度：-15℃～＋40℃
湿度：90％RH以下（結露がないこと）
電源

DC24～28V 約160W

  • ※
    電源投入時や電源ケーブルの長さにより、最大約160Wを超える電力を消費することがあるため、電源断とならない仕様の電源（出力200W以上を推奨）と、許容電流が大きく（8A以上）、抵抗値が小さい（0.25Ω未満）電源ケーブルを使用のこと。

旋回

パン（0°：正面） 角度範囲：-170～170°
速度範囲：0.5～120°／s
チルト（0°：水平） 角度範囲：-40～220°
速度範囲：0.3～120°／s
ロール（0°：水平） 角度範囲：-100～100°
速度範囲：1～90°／s

インターフェース

電源 XLR 3pin
Ethernet端子 RJ-45端子、1000BASE-T対応
スイッチ ON／OFFスイッチ
固定方法 M8ボルト4本にて取付
最大消費電力 約160W
外形寸法（W×H×D） 約411×523×382mm（カメラ・レンズ・オプション品を除く）
質量 約19kg（IPカメラコントローラー CR-G100を含む。カメラ・レンズ・オプション品を除く）

IPカメラコントローラー CR-G100

モデル名称 IPカメラコントローラー CR-G100
使用条件 温度：-15℃～＋40℃
湿度：90％RH以下（結露がないこと）
消費電力 約12W（最大約25.5W）
  • ※
    PoE電源動作時
外形寸法（W×H×D） 約142×38×114mm
質量 約335g

インターフェース

電源／リモート端子 HEAD端子、ロボティックカメラシステム CR-S700R 本体接続用
デジタル端子 SuperSpeed USB（USB3.0）Type-C：CAMERA1端子、EOSカメラ接続
SuperSpeed USB（USB3.0）Type-A：EYEPIECE CAMERA端子、アイピースカメラ接続
Hi-Speed USB（USB2.0）Micro-B：VIEW CAMERA端子、俯瞰カメラ接続
Ethernet端子 RJ-45端子：1000BASE-T対応、PoE（IEEE802.3at Type1／Type2）対応、ロボティックカメラシステム CR-S700R本体接続
RJ-45端子: 1000BASE-T対応、CAMERA2端子、EOSカメラ接続
リモコン端子 φ2.5mm N3タイプリモコン：EOSカメラ接続
スイッチ ON／OFFスイッチ（操作ロック機能付き）

カメラリモートアプリケーション CR-A100

動作環境 対応OS：Windows 10 64bit
推奨画面解像度：1920×1080
最小画面解像度：1280×768

外形寸法図

ロボティックカメラシステム CR-S700R

  • ※
    カメラとレンズを除く

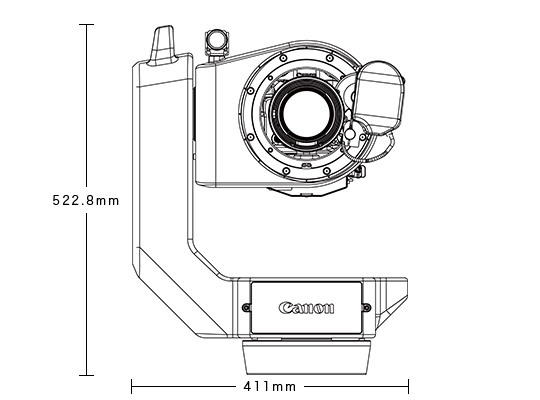

正面
図：CR-S700R 正面

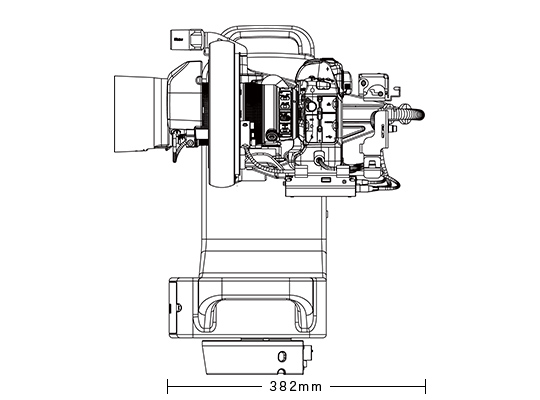

横面
図：CR-S700R 横面

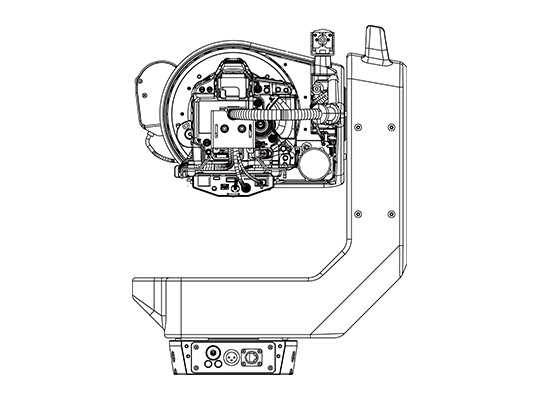

背面
図：CR-S700R 背面

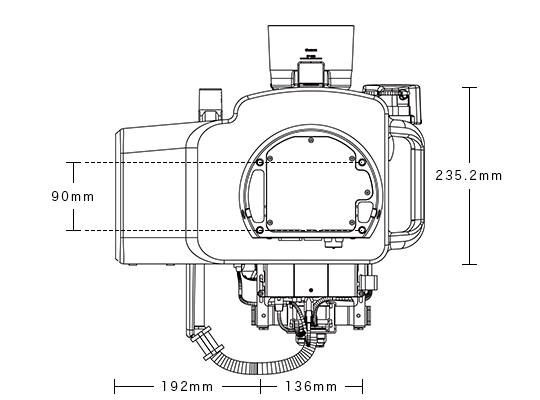

下面
図：CR-S700R 下面

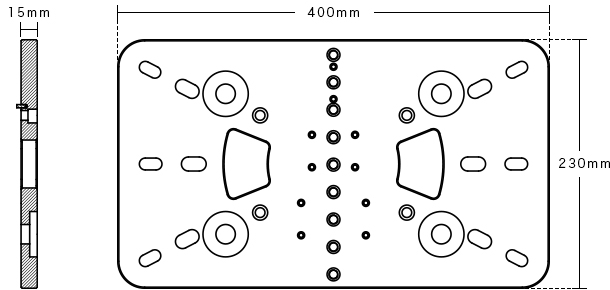

ベースプレート CR-BP100

図：R-BP100
